功率因数自动补偿柜主要由什么组合而成

在电力配电系统中，功率因数自动补偿柜作为优化电能质量的关键设备，其科学合理的结构设计直接关系到无功补偿的效果和系统运行的可靠性。这种智能化补偿装置通过多组件的协同工作，实现了对电网功率因数的实时监测与动态调整。那么，具体由哪些组合而成？

1.智能控制系统

该部分通常由高性能微处理器为核心，配备信号采集?？楹腿嘶换ソ缑?，实时监测电网电压、电流及功率因数等关键参数?？刂葡低掣菰ど璧牟钩ゲ呗院退惴?，自动计算所需的无功补偿容量，并发出相应的投切指令。现代智能控制系统还具备数据记录、故障诊断和通信联网功能，为电能质量管理提供全面的数据支持。

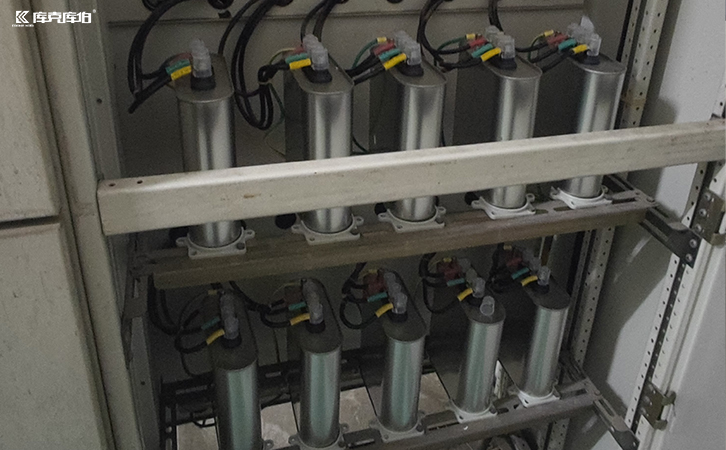

2.无功补偿电容器组

多组不同容量的电容器通过科学的组合配置，实现补偿容量的阶梯式调节。优质电容器采用先进的金属化薄膜技术，具有自愈性能和良好的温度稳定性。电容器组的合理配置需要考虑系统谐波状况，必要时需配置抗谐波型专用电容器，以避免谐振现象的发生。

3.复合开关装置

传统的接触器已逐步被晶闸管投切开关或复合开关所取代，这些先进开关器件实现了电流过零投切，有效抑制了操作过电压和涌流冲击。开关装置的性能直接影响电容器的使用寿命和补偿精度，是补偿柜可靠运行的关键保障。

4.?；さ缏废低?/p>

完善的?；は低嘲ü缪贡；?、过电流保护、温度保护以及缺相?；さ榷嘀乇；せ?。这些保护功能通过快速熔断器、热继电器以及电子保护单元协同实现，确保在系统异常时能够及时切断故障回路，防止事故扩大。

5.谐波治理组件

针对谐波污染较严重的电网环境，补偿柜通常配置调谐电抗器或滤波支路，形成LC滤波回路。这些组件既能抑制系统谐波，又能防止电容器与电网阻抗发生谐振，显著提升了补偿装置在复杂电网环境中的适应性。

由此可见，功率因数自动补偿柜作为集监测、控制、执行与保护于一体的综合系统，其各组成部分的协调配合实现了无功功率的智能化管理。
