无功补偿设备装在哪里？

在电力系统中，无功补偿设备的安装位置直接影响补偿效果和系统运行效率。合理的安装位置不仅能有效提升功率因数、降低线路损耗，还能改善电压质量、延长设备寿命。本文将系统分析无功补偿设备的常见安装位置选择原则，探讨不同场景下的最优配置方案，为电力系统设计与运维提供专业指导。

一、变电站集中补偿

变电站高压侧安装无功补偿设备是最常见的配置方式：

1、安装位置：通常设置在变电站10kV或35kV母线上

2、适用场景：适用于负荷集中、供电半径较大的区域电网

3、优势特点：

-便于集中控制和管理

-可有效补偿主变无功损耗

-减少上级电网的无功输送

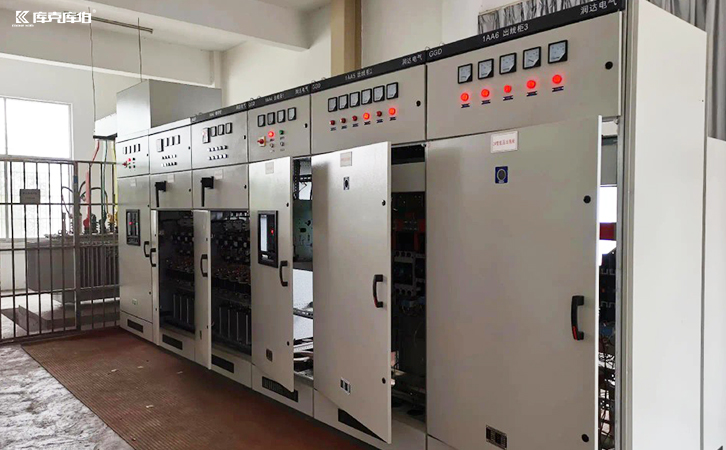

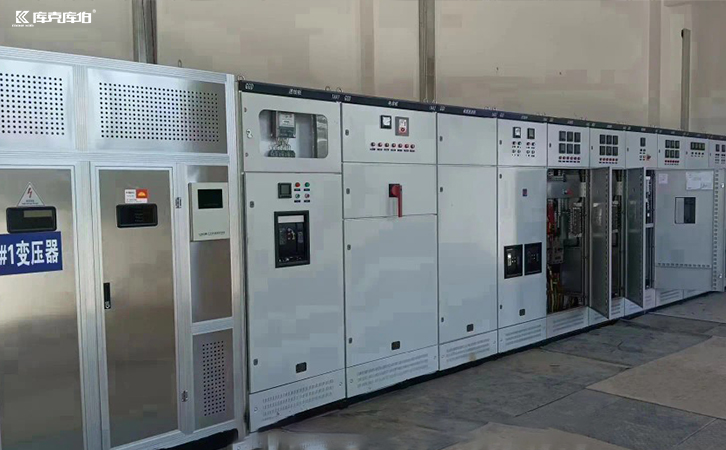

二、配电室分散补偿

在用户配电室安装无功补偿设备：

1、安装位置：低压配电柜母线侧（400V侧）

2、适用场景：适用于工商业用户、大型建筑等

3、优势特点：

-补偿效果直接作用于用户设备

-可显著降低用户内部线路损耗

-减少电费支出中的力调电费

三、线路杆上补偿

在配电线路上安装无功补偿设备：

1、安装位置：10kV架空线路的杆塔上

2、适用场景：适用于农村电网、长距离配电线路

3、优势特点：

-改善线路末端电压质量

-降低线路无功电流

-提高线路输送能力

无功补偿设备的安装位置选择需要综合考虑系统结构、负荷特性、经济性等多方面因素。在实际工程中，建议进行专业的电能质量分析和负荷测算，制定最优的补偿方案。同时，要重视安装后的运行维护和效果评估，定期优化补偿策略，确保无功补偿系统持续发挥最佳效能。
