滤波补偿方案的应用领域

随着现代工业发展和电力电子设备的广泛应用，电网中的谐波污染问题日益突出，对电能质量和设备安全运行构成严重威胁。滤波补偿方案作为综合治理谐波和无功问题的有效手段，已在多个领域展现出卓越的技术价值。

一、工业制造领域应用

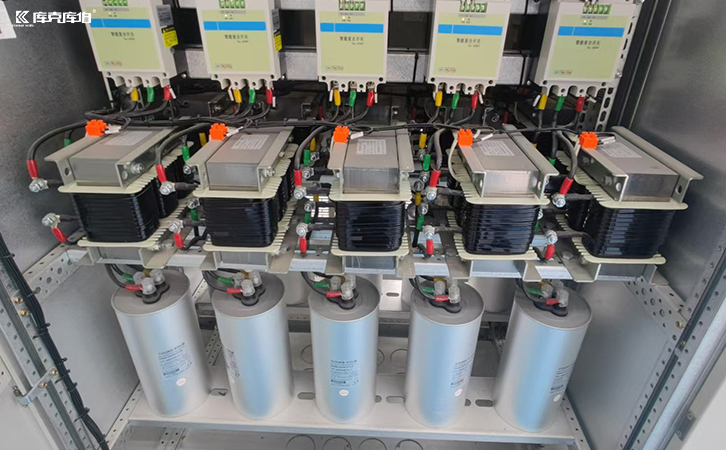

在冶金、汽车制造等重工业场景中，大量使用轧机、电弧炉、变频器等非线性负载，产生显著的谐波电流和无功需求。滤波补偿方案通过配置调谐电抗器和电容器组成的LC滤波回路，可同时实现谐波滤除和无功补偿。特别是对6脉波整流设备产生的5、7次特征谐波，采用针对性滤波支路可获得80%以上的滤波效果，显著改善电压波形畸变率。

二、轨道交通供电系统

地铁、高铁等牵引供电系统采用24脉波整流仍会产生11、13次谐波。有源滤波装置与无源滤波器的混合使用方案，既能解决低频特征谐波问题，又可动态补偿随机变化的谐波分量。这种方案已在北京、上海等城市轨道交通项目中成功应用，将谐波电压畸变率控制在3%以下，保障了敏感信号系统的可靠运行。

三、数据中心配电系统

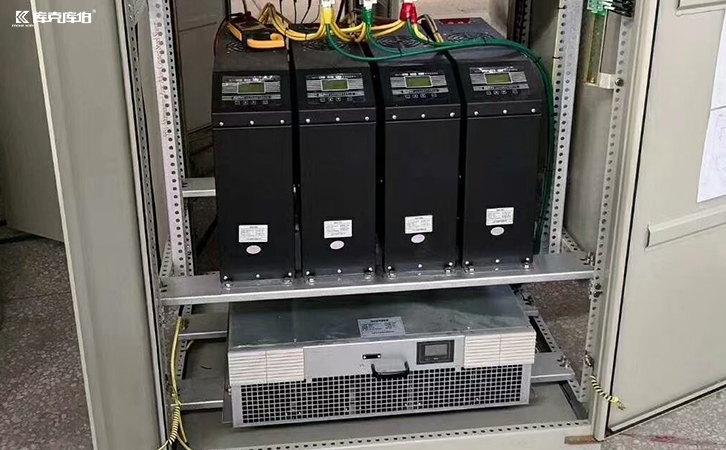

现代数据中心大量使用UPS、服务器电源等非线性设备，产生丰富的谐波频谱。采用有源电力滤波器(APFC)方案可实现全频谱谐波治理，同时提供精确的无功补偿。某云计算中心实施滤波改造后，不仅THDi从28%降至4%以下，每年还节省电能损耗费用超百万元，投资回收期不足两年。

滤波补偿方案的应用领域正随着技术进步不断扩展，从传统的工业场景延伸到新能源、数据中心等新兴行业。在实际工程中，需要根据负载特性、谐波频谱、补偿需求等要素，选择最适合的解决方案。
