进出线电抗器和滤波电抗器是否一样

在工业电力系统中，电抗器作为不可或缺的无功补偿与谐波治理设备，其重要性日益凸显。许多工程技术人员在实际应用中常?；煜?a href="http://www.zzghk.cn/" astyle_h="1" _t="103" _i="AGcI/////w8SF2h0dHBzOi8vd3d3LmNra2JkcS5jb20v" _n="http://www.zzghk.cn/" target="_blank" textvalue="进出线电抗器" _srcHref="http://www.zzghk.cn/" _reqArgs=>进出线电抗器与滤波电抗器的功能差异，导致设备选型不当，影响系统性能。

一、设计理念与核心功能

1、进出线电抗器：

-本质是"电力系统守护者"。

-主要功能包括限制短路电流（可降低30%-50%短路冲击）。

-抑制电压突变（有效平抑10%-15%的电压波动）。

-?；っ舾猩璞福ㄑ映け淦灯鞯壬璞甘倜?-3倍）。

2、滤波电抗器：

-定位为"谐波治理专家"。

-与电容器组成LC滤波回路（谐振频率精度达±2%）。

-针对性滤除特定次谐波（5/7/11次谐波滤除率可达85%以上）。

-改善THD（总谐波畸变率可降低至5%以下）。

二、关键技术参数对比

1、电感量设计：

-进出线电抗器：1%-5%阻抗率（典型值3%）。

-滤波电抗器：精确匹配谐振点（计算误差要求<1%）。

2、频率响应特性：

-进出线电抗器：50/60Hz基频特性。

-滤波电抗器：宽频响应（最高至3kHz）。

3、过载能力：

-进出线电抗器：瞬时过载200%持续10秒。

-滤波电抗器：长期运行不超过105%额定值。

三、结构设计与材料选择

1、进出线电抗器：

-采用硅钢片铁芯（损耗<0.5W/kg）。

-多层绕组结构（绝缘等级H级）。

-自然冷却设计（温升<75K）。

2、滤波电抗器：

-空芯设计（避免磁饱和）。

-分段式绕组（降低涡流损耗）。

-可选配强制风冷（大容量型号）。

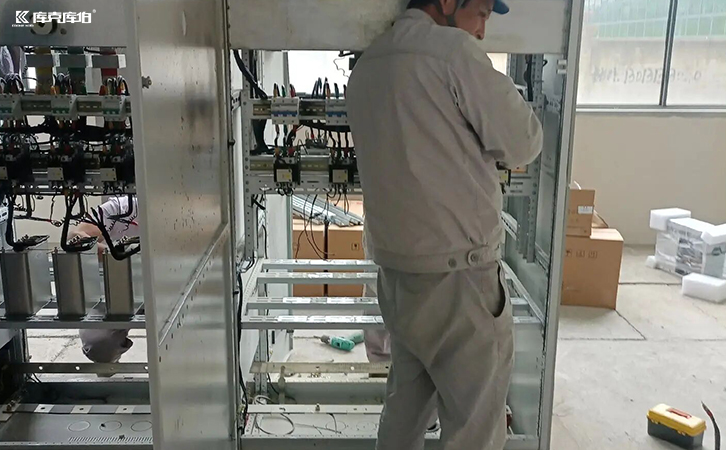

根据两类电抗器的特性差异，建议采取相应的应用策略。比如，系统规划阶段进行详细的电能质量检测，明确需求类型。设备选型阶段优先考虑知名品牌（如库克库伯电气等）。而安装布置阶段确保足够的散热空间（周围预留30cm以上）。
