工业配电室中必含的设备有哪些

工业配电室是工厂的电力能源中心，承担着从电网受电、并向全厂所有车间及用电设备分配电能的核心任务。它如同人体的“心脏与血管系统”，必须安全、可靠、高效地运行。一个功能完备的工业配电室，其内部设备构成了一个层次分明、?；ね晟频奶逑?。

一、电能接收与通断设备：系统的“总开关”

这是配电室的起点，负责从上级电网引入电能，并具备总体的控制和?；つ芰Α?/p>

⑴进线隔离柜：

核心设备：隔离开关

作用：用于在检修时建立可靠的、可见的电气断开点，保证人身安全。它不具备分断负荷电流和短路电流的能力，必须在无负荷时操作。

⑵进线柜：

核心设备：高压断路器（如真空断路器）

作用：作为配电室的总开关，具备强大的灭弧能力，能通断正常的负荷电流，并能在短路故障时迅速切断巨大的短路电流，是主回路的首要?；ぷ爸?。

二、电能监测与计量设备：系统的“智慧眼”

这些设备用于实时监控电能参数，是进行能源管理和结算的依据。

⑴计量柜：

核心设备：电压互感器（PT）、电流互感器（CT）、电能表

作用：PT和CT将高电压、大电流按比例转换为标准的低电压、小电流信号，提供给电能表进行精确计量，用于与供电部门的电费结算。此柜通常由供电部门管理。

⑵?；び氩饬孔爸茫?/p>

核心设备：综合保护装置、多功能电力仪表

作用：安装在各个回路，实时监测电压、电流、功率、功率因数、频率等参数，并集成了过流、速断、差动等?；すδ埽迪种悄芑嗫?。

三、电能质量治理与保障设备：系统的“免疫系统”

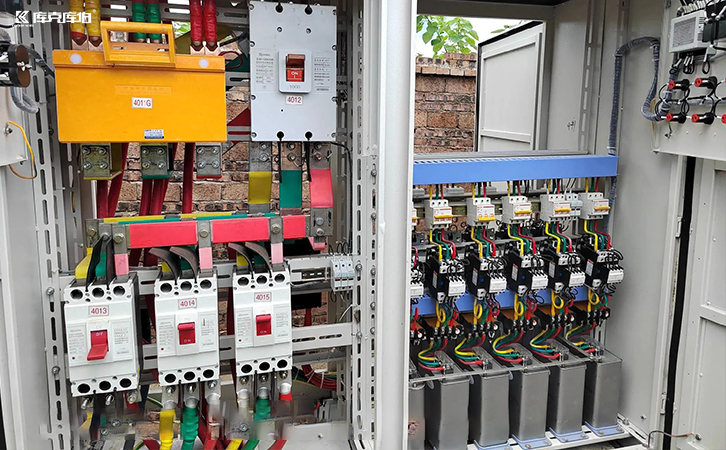

⑴无功补偿柜：

核心设备：电容器、电抗器、投切开关（接触器/晶闸管）、控制器

作用：通过自动投切电容器组来补偿感性负载（如电机）消耗的无功功率，提高功率因数，避免供电局的力调电费?？?，同时降低线路损耗，释放变压器容量。

⑵滤波装置：

核心设备：有源电力滤波器（APF）、无源滤波器

作用：针对变频器、整流器等非线性负载产生的谐波进行治理，净化电网，防止谐波导致设备过热、误动作和电容器损坏。

工业配电室并非设备的简单堆砌，而是一个有机的整体。从进线到变压器，再到低压分配和无功补偿，每一环都紧密相连，由?；?、测量和控制设备贯穿始终，共同构建了一个安全、可靠、高效、智能的电能供应体系。
