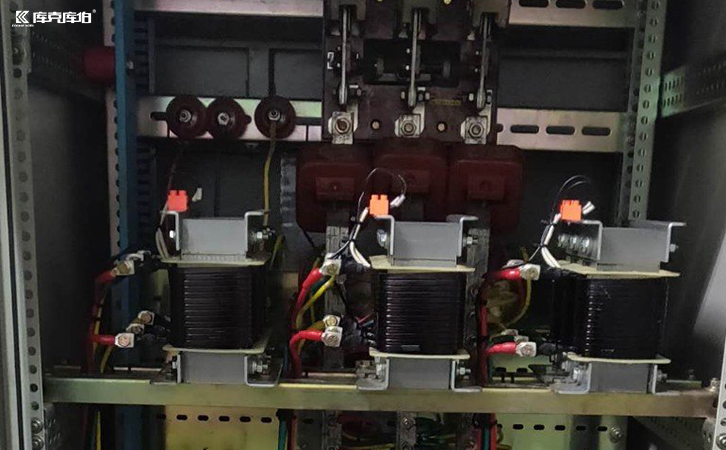

在电力系统中,尤其是在无功补偿领域,我们经?;峥吹降缛萜饔氲缈蛊鞔褂玫呐渲?。一个让许多初学者感到困惑的现象是:串联了电抗器之后,电容器两端的电压竟然会高于系统母线电压。这似乎违背了常识,因为通常串联电阻或电感会分压,导致负载电压降低。
一、核心原理:串联谐振与电压矢量叠加
要理解电压升高,关键在于摆脱直流电路思维的束缚,并建立交流矢量(相量)的概念。在交流系统中,电压和电流不仅是大小变化,还有相位差异。
⑴电容与电感的特性
电容器:其两端电压相位滞后于电流相位90°。
电抗器(即电感):其两端电压相位超前于电流相位90°。
⑵串联电路的矢量分析
当一个电容(C)和一个电感(L)串联后接入交流系统(电压为U),电路的总阻抗Z不再是简单的代数相加,而是矢量相加。

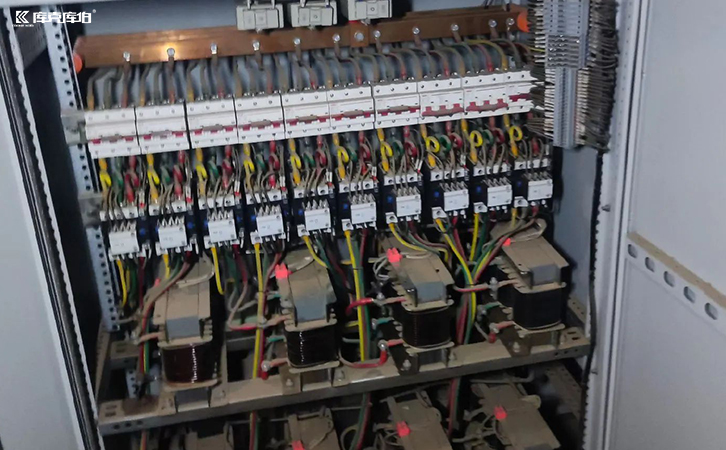

二、工程应用:为什么要故意设计“电压升高”?
明知电压会升高,工程师们仍然有意地将电容器与电抗器串联,这主要出于两个核心目的:
⑴抑制谐波:这是串联电抗器最主要的目的。现代电网中充满了大量非线性负载(如变频器、整流器),它们会产生谐波电流。
⑵限制合闸涌流:电容器在投入电网的瞬间,其电极板上的电荷为零,相当于瞬间短路,会产生幅值极高、频率极高的瞬时冲击电流(可达额定电流的数十倍)。这种涌流会对开关器件(接触器、断路器)和电容器本身造成电动力和热冲击损伤。
因此,理解“容性升压”现象,不仅是掌握电路理论的一个生动例证,更是正确设计、应用和维护无功补偿装置的基础。下次当用户看到电容器的额定电压高于系统电压时,就会明白,这很可能是为了与它身旁的“守护神”电抗器协同工作而做的精心准备。
