干式空心电抗器三相垂直排列的优势

在电力系统中，特别是在无功补偿、滤波及限流应用中，干式空心电抗器因其无铁芯、线性度好、抗饱和能力强等优点而得到广泛应用。当其以三相组形式安装时，常见的排列方式有水平一字排列和垂直叠放排列（即三相垂直排列）。本文将重点探讨干式空心电抗器采用三相垂直排列方式所具有的显著优势。

一、何为三相垂直排列？

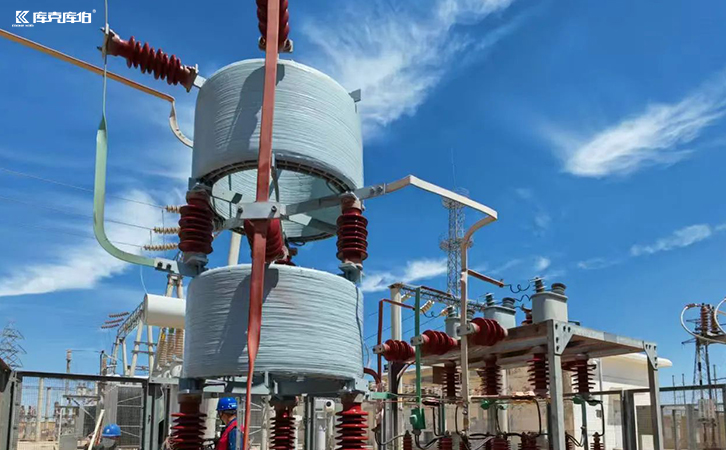

三相垂直排列是指将A、B、C三相电抗器在空间上沿垂直方向重叠安装，通常B相位于中间，A相和C相分别位于顶部和底部。这种布局与将三相电抗器在水平面上呈“一”字排开的方式形成鲜明对比。

二、三相垂直排列的核心优势

1、显著降低相间电磁力，提高机械稳定性

优势：极大地增强了整套装置的机械强度和运行可靠性，避免了因电磁力导致的线圈变形问题。

2、优化空间布局，节省占地面积

优势：相比于需要较大安装跨度的水平排列，垂直排列的占地面积通常可减少50%以上。

3、改善散热性能，有利于热场均衡

优势：在垂直排列中，三相电抗器之间自然形成了通畅的垂直风道，非常符合空气对流的物理规律，散热路径顺畅。

4、减少相间短路风险

优势：增加了相同绝缘距离，降低了因异物、鸟类或极端天气等原因导致相间短路故障的概率，提高了运行安全性。

5、有利于磁场对称与抵消

优势：这种对称性有助于减小对周围金属构件的涡流损耗，并降低电抗器组在远处产生的合成磁场强度，从而减轻了对周围环境的电磁干扰，也更符合环保（电磁环境）要求。

干式空心电抗器采用三相垂直排列的方式，是其工程应用上的一项经典而优秀的设计。它通过巧妙的物理布局，成功地将巨大的相间电磁力转化为易于结构承受的垂直力，从根本上提升了设备的机械稳定性和运行可靠性。

同时，其在节省占地、优化散热、增强安全等方面的优势，使其成为目前中大型容量干式空心电抗器组首选的安装方式。当然，这种优势的发挥依赖于与之匹配的、坚固可靠的支撑结构和完善的隔磁设计。在正确的设计和安装下，三相垂直排列是平衡技术性能与经济效益的最佳实践方案之一。
