电能质量测试后如何判断是否需要无功补偿改造

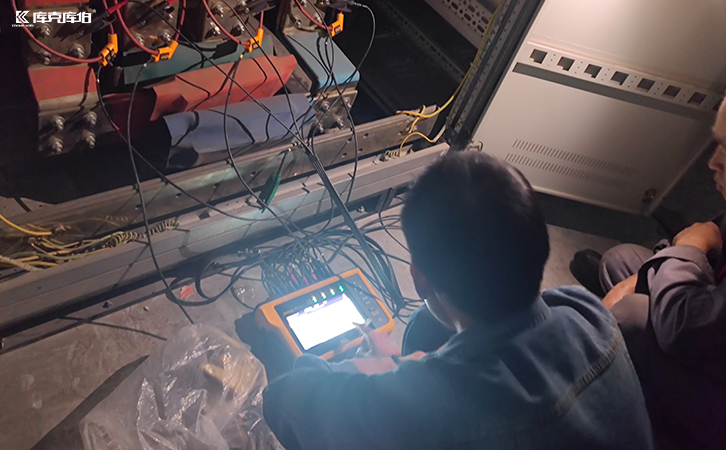

电能质量测试如同一次对电网的“全面体检”，它能够提供大量宝贵的数据。然而，拿到厚厚一份测试报告后，如何从中解读出关键信息，并科学地判断现有无功补偿系统是否需要进行改造，是许多企业用户面临的实际问题。

一、核心指标分析：四大判断依据

1、功率因数(Power Factor, PF)

这是判断无功补偿需求最直接、最基础的指标。

合格线：根据供电部门的要求，通常要求用户的功率因数不得低于0.90（或0.85）。这是避免力调电费罚款的底线。

良好线：从节能降耗和设备利用率的角度看，功率因数应保持在0.95以上（滞后）为佳。

2、谐波畸变率(Total Harmonic Distortion,THD)

电流谐波畸变率(THDi)：衡量电流波形畸变的程度。

电压谐波畸变率(THDu)：衡量电压波形畸变的程度。国家标准《GB/T 14549-93》对不同电压等级下的THDu限值有明确规定（通常要求380V系统THDu < 5%）。

3、无功功率潮流(Reactive Power Flow)

功率因数是一个比值，而无功功率则直观地显示了系统中“浪费”的能量大小。

4、三相不平衡度(Three-phase Unbalance)

判断标准：国家标准要求电网公共连接点的三相电压不平衡度不得超过2%。

二、改造方案的选择

1、方案一：常规补偿改造

适用场景：仅功率因数低，谐波含量极?。═HDu < 3%）。

措施：更换老旧电容器、接触器或控制器，或许即可解决问题。

2、方案二：抗谐波补偿改造（最常见）

适用场景：存在谐波（THDu > 5%）。

措施：采用电容器+ 电抗器的组合（如7%电抗抑制5、7、11次谐波；14%电抗抑制3次谐波），彻底杜绝谐波放大问题。

3、方案三：动态补偿改造

适用场景：负载波动极其剧烈，对电压稳定性要求高。

措施：采用晶闸管投切开关（TSC） 或更先进的静止无功发生器（SVG），实现ms级的快速无功补偿。

总结而言，电能质量测试报告是决策的“导航图”。 如果您在报告中发现了功率因数过低、谐波超标、无功功率剧烈波动等任何一项问题，都意味着您的无功补偿系统存在改进空间。尤其是谐波超标，它是必须处理的“警报”，直接关系到配电系统的安全稳定运行。
