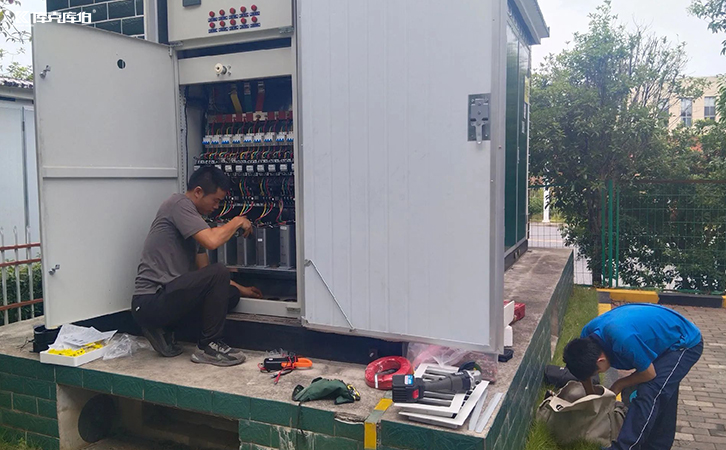

箱式变电站功率因数如何改造

箱式变电站（简称“箱变”）作为现代配电网的核心节点，其运行效率直接关系到区域供电质量和经济性。其中，功率因数是衡量箱变供电效率的关键指标。过低的功率因数会导致线路损耗增加、电压下降、设备容量利用率降低，并可能引发电力部门的?？?。因此，对箱变进行功率因数改造，是一项投资回报率高、效果显著的技术措施。

一、核心改造方案：电容补偿柜的选型与配置

方案一：纯电容补偿（仅适用于负荷稳定、谐波极小的场景）

1、适用条件：负荷主要为普通异步电机（无变频控制），照明以白炽灯、电感镇流器日光灯为主，测量结果显示谐波含量极低（电流畸变率THD-&lt5%）。

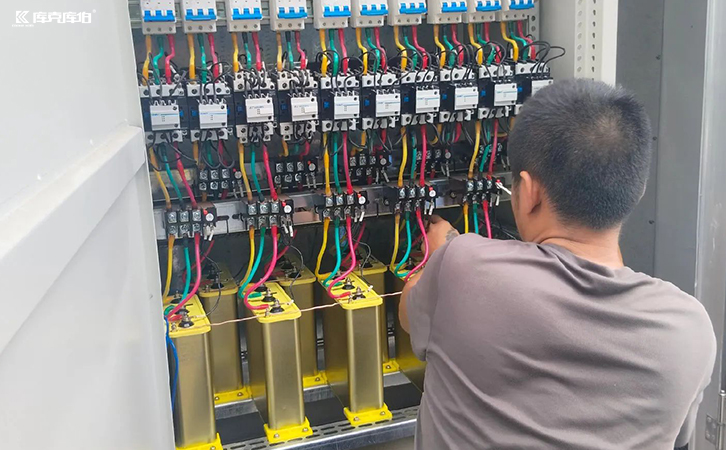

2、补偿方式：采用常规的接触器投切电容器组。

3、控制器：采用无功功率型控制器，根据负载的无功需求，自动投切不同容量的电容组。

4、优点：成本最低，结构简单。

5、风险：如果电网存在一定谐波，电容器会放大谐波，导致自身损坏甚至系统谐振。

方案二：抗谐波补偿（当前主流且推荐的标准方案）

1、适用条件：现代电网中几乎都存在谐波，因此这是最常用、最安全的方案。尤其当负荷中含有变频器、LED电源、软启动器等设备时，必须采用此方案。

2、电容器+电抗器：为每一路补偿电容串联一台调谐电抗器，组成“LC调谐式滤波支路”。

3、电抗率选择：

6%或7%电抗器：主要用于抑制5次及以上谐波（如250Hz以上），防止系统谐振，?；さ缛萜?。这是最普遍的选择。

13%或14%电抗器：主要用于抑制3次谐波，适用于三相不平衡且3次谐波突出的场合（如大量单相LED灯、计算机电源）。

4、投切开关：推荐使用晶闸管开关（固态继电器），它能实现“过零投切”，无涌流冲击，响应速度快（<20ms），特别适用于负荷快速变化的场合。也可选用性能更好的复合开关。

5、控制器：需具备谐波监测功能的智能型控制器。

箱式变电站的功率因数改造是一项系统工程，其核心流程是“先测量，后设计”。绝不能凭经验估算。对于现代电网，“电容器+电抗器”的抗谐波补偿方案已成为标准配置。通过科学合理的改造，不仅可以避免电费罚款、降低线损、释放变压器容量，还能提升电压稳定性。
