感性负载、容性负载、阻性负载的区别

在电气工程和电力系统中，负载是消耗电能的设备。根据其从电网汲取电能特性的不同，我们通常将其分为三大类：阻性负载、感性负载和容性负载。这三者的根本区别在于它们与电网交换能量的方式，这直接决定了电路的电压与电流的相位关系，并进而影响着电能质量、系统设计和能源效率。

一、核心区别

1、阻性负载（Resistive Load）

⑴定义：将电能完全转换为热能的负载。

⑵相位关系：电压与电流同相位。电压最大时电流也最大，电压过零时电流也过零。

⑶能量转换：电能→ 热能。这是一个不可逆的、单向的能量消耗过程。它不从电网吸收或释放无功功率。

2、感性负载（Inductive Load）

⑴定义：内部主要由线圈（电感）构成的负载。电流流过线圈会产生磁场，将电能以磁场能的形式储存起来。

⑵相位关系：电流相位滞后于电压相位。电压先达到最大值，电流后达到最大值。

⑶能量转换：在每个交流电周期内，它有两个能量交换过程：

⑷储存：当电流增大时，它从电网吸收电能并转化为磁场能储存起来。

⑸释放：当电流减小时，它将储存的磁场能释放回电网。

3、容性负载

⑴定义：内部主要由电容构成的负载。电容能够将电能以电场能的形式储存起来。

⑵相位关系：电流相位超前于电压相位。电流先达到最大值，电压后达到最大值。

⑶能量转换：同样具有周期性的能量交换过程：

⑷储存：当电压升高时，它从电网吸收电能并转化为电场能储存起来。

⑸释放：当电压降低时，它将储存的电场能释放回电网。它也交换无功功率，但其特性与感性负载完全相反。

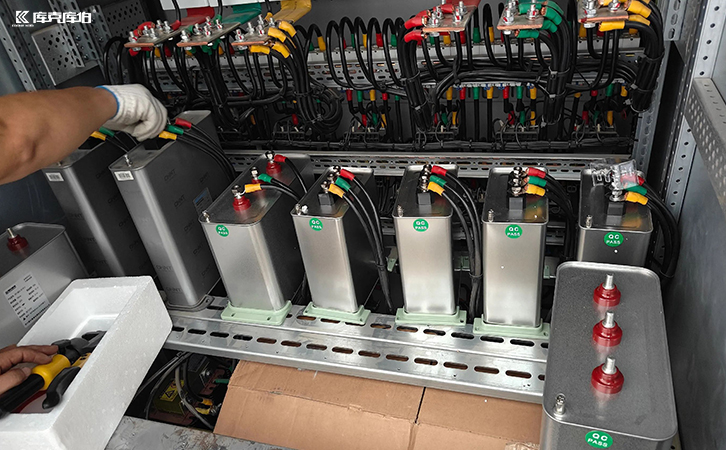

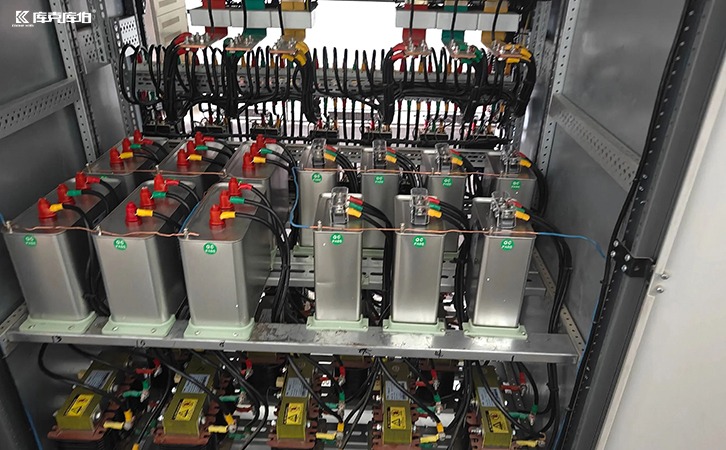

它们的核心区别体现在电压与电流的相位关系上，这一看似抽象的差异却直接决定了电能使用的效率和质量。正是基于对这些特性的深刻理解，工程师们才能设计出高效、稳定、经济的电力系统，通过巧妙的补偿技术（如用容性补偿感性），让电能更好地为人类服务。
