电能质量优化过程中的实用技巧

电能质量优化并非一项高深莫测的理论研究，而是一个贯穿于电力系统设计、安装、运维全过程的实践工程。追求“完美电能”固然困难，但通过一系列实用技巧，我们可以显著提升系统稳定性、保护敏感设备，并降低能源成本。以下是一些行之有效的实用技巧。

一、诊断先行：精准测量与数据挖掘

1、“抓拍”与“录像”结合：

趋势记录：使用电能质量分析仪进行长期监测（至少24小时，最好一周），记录电压、电流、功率因数、谐波、电压暂降等参数的完整趋势。这有助于发现间歇性、周期性问题。

2、选对测量点：

电源入口：测量变压器二次侧，了解电网供电质量和整个系统的总体情况。

负载侧：在重要、敏感的设备（如PLC、伺服驱动器、精密仪器）的进线端测量，判断电能质量问题是在系统内部产生的还是来自电网。

3、分析数据：重点分析电压/电流总谐波畸变率（THD）、各次谐波含量、功率因数曲线、电压波动情况，找出超标项和规律。

二、分层治理：从源头到末端的优化技巧

遵循“先易后难、先源头后末端”的经济性原则。

1、源头控制：减少污染源的产生

设备选型：采购变频器、UPS、LED照明等设备时，优先选择低谐波型号（如采用12脉冲、18脉冲整流或主动前端AFE技术的变频器）。

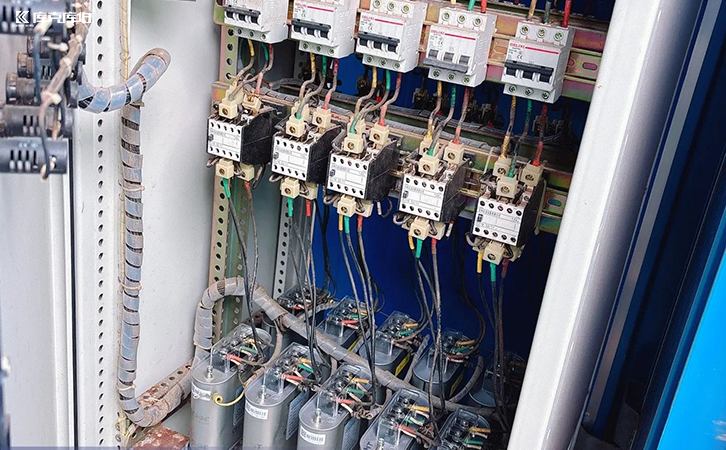

2、无功补偿优化：

动态投切：对于波动负载（如焊机、吊车），将传统的接触器投切电容升级为晶闸管投切（TSC），实现无涌流快速投切，避免投切振荡和电压波动。

3、末端保护：为敏感设备穿上“防护服”

安装专用设备：为CNC机床、精密仪器、控制系统（PLC/DCS）等配备在线式UPS或稳压器，以应对电压暂降和中断。

有源滤波器（APF）：实时补偿2-25次乃至更高次的谐波，动态响应快，是治理综合性谐波问题的最有效手段。安装点应尽量靠近谐波源。

电能质量优化是一个持续的过程，而非一劳永逸的项目。掌握“精准测量、源头控制、无源先行、末端防护、系统管理”的实用技巧，可以有效提升优化工作的效率和效果。
