光伏并网后如何检测谐波污染是否超标

光伏系统并网后，逆变器作为电力电子设备，在将直流电转换为交流电的过程中会产生谐波。若谐波含量超标，将对电网、其他用电设备及光伏系统自身造成危害。因此，准确检测谐波污染是否超标是确保并网安全的关键环节。以下是系统化的检测方法与步骤。

一、明确谐波超标的判定标准

检测前，需明确依据的标准限值。国内外主要标准包括：

- 中国国家标准《GB/T14549-93电能质量公用电网谐波》：规定了各级电网电压总谐波畸变率（THD）及各次谐波电流允许值。

- 国际标准《IEEE519-2014》：规定了电网谐波电压和电流的限值。

检测结果需与上述标准中对应电压等级的限制进行比对，以判断是否超标。

二、选用专业的测量设备

使用专用仪器是准确检测的基础：

1、电能质量分析仪：选择具备谐波测量功能的专业仪器（如Fluke、Hioki等品牌），确保其精度符合ClassA标准（如IEC61000-4-30），能够测量至50次及以上谐波。

2、钳形电流表（高精度）：配合分析仪使用，测量电流谐波。

3、校准与设置：确保仪器经过校准，并在测量前正确设置电压、电流变比等参数。

三、确定关键测量点位置

测量点的选择直接影响结果的准确性：

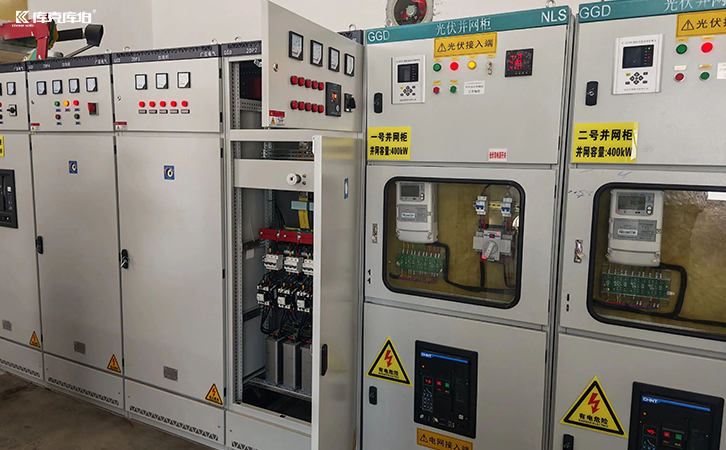

1、光伏并网点（PCC点）：即光伏系统与电网的连接点，是评估光伏对电网影响的核心位置。

2、电网侧与负载侧：在PCC点的电网侧和光伏系统出口侧分别测量，以区分谐波来源是光伏系统还是电网背景谐波或其他负载。

3、逆变器输出端：直接测量逆变器出口，评估单台逆变器的谐波发射水平。

光伏并网后检测谐波是否超标，是一项需要专业设备、规范流程和科学分析的系统性工作。核心在于依据国家标准，在关键测量点使用专业仪器进行长期测量，并将结果与限值对比。通过定期检测和在线监测，可以确保光伏系统友好并网，避免谐波污染，保障电网安全稳定运行。
