变压器无功补偿不达标如何改造

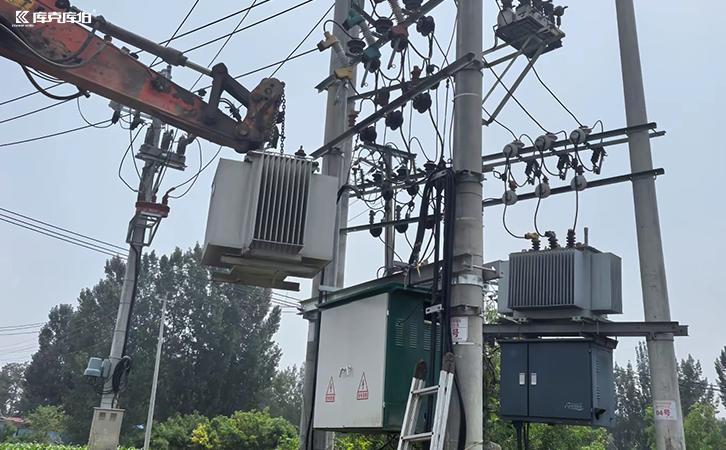

在电力系统中，变压器的无功补偿是提高功率因数、降低线路损耗、稳定电压和提升供电能力的关键措施。当补偿装置不达标时，会导致力调电费?？睢⒈溲蛊魇涑鋈萘坎蛔?、电网电压波动以及设备损耗加剧等一系列问题。针对“无功补偿不达标”这一状况，需要进行系统性的诊断和针对性的改造。

一、问题诊断：为何不达标？

1、容量配置不足：初期设计时对负载的无功需求估算过低，或后期负载增加导致补偿容量无法满足现有需求。

2、配置不合理：采用固定电容补偿（FC），无法应对负载的剧烈波动，导致投切震荡或响应滞后。

3、设备老化损坏：电容器介质老化导致容量衰减，熔断器烧毁，接触器触点粘连或损坏，导致部分电容支路无法投入。

4、谐波影响：现场存在大量非线性负载（如变频器、整流器），谐波电流导致电容器过载、过热、甚至损坏，同时可能引发谐振，放大谐波，使设备无法正常投切。

5、控制器故障：功率因数控制器（PFC）采样异常、逻辑错误或参数设置不正确，无法正确发出投切指令。

二、改造方案：如何对症下药？

方案一：针对容量不足与配置不合理——扩容与优化

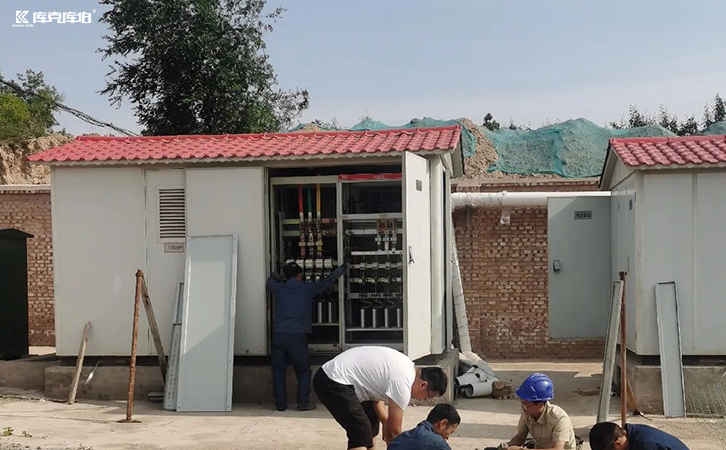

1、增加补偿柜：若空间允许，直接增加一套补偿柜，是解决容量不足最直接的方法。

2、更换更大容量电容器：在原有柜体空间内，用更高额定容量的电容器替换旧电容器（需确保电压等级一致）。

3、精细化分组：优化电容分组，采用更精细的投切步长（如1:1:2:2:4:4...编码投切方式），避免“投则过补，切则欠补”的震荡现象，提升补偿精度。

变压器无功补偿不达标并非难题，关键在于精准诊断和科学改造。从传统的接触器投切电容升级为TSC动态补偿或SVG动态补偿，是应对波动负载的主流方向；而面对谐波环境，则必须采用抗谐波补偿装置或混合补偿方案。
