动态无功补偿装置的详细操作说明

动态无功补偿装置（通常指静止无功发生器，SVG）是现代电力系统中用于实现无功功率动态平衡、稳定电网电压、改善电能质量的核心设备。其响应速度快（毫秒级）、控制精度高，可连续平滑地输出感性和容性无功。为确保设备安全、稳定、高效运行，特制定本操作说明。

一、安全警告与操作前须知

⑴人员资质：操作与维护人员必须经过专业培训，熟悉电力安全规程和本设备原理。

⑵安全防护：操作前需佩戴绝缘手套、穿绝缘鞋，使用绝缘等级相符的工具。

⑶紧急?；菏煜は殖〗艏蓖；磁サ奈恢?，遇紧急情况立即拍停。

⑷严禁操作：装置运行时严禁打开柜门；断电后必须等待至少10分钟，待?？槟诘缛萜鞒浞址诺绾蠓娇山屑煨蕖?/p>

⑸环境检查：确保安装环境无大量粉尘、腐蚀性气体，通风散热良好。

二、设备组成与界面简介

1、一套完整的动态无功补偿装置通常包含：

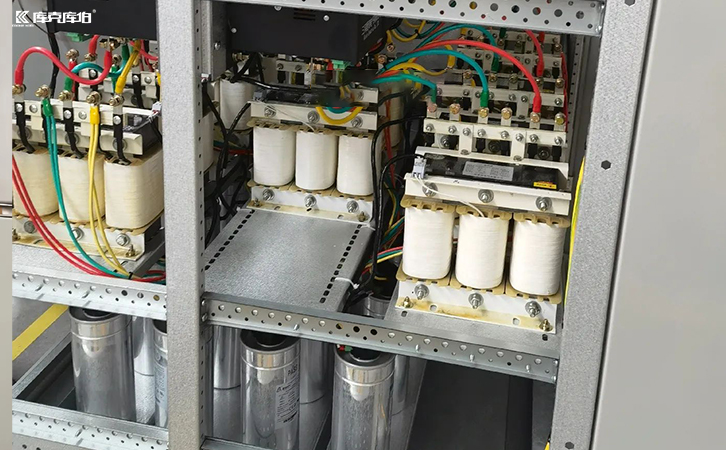

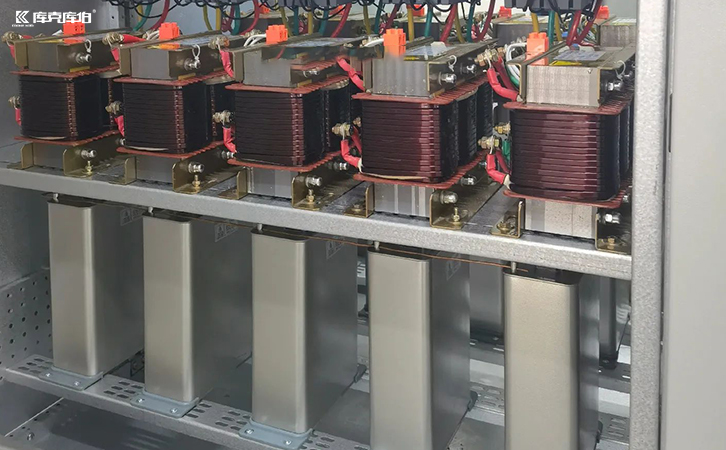

⑴主电路单元：IGBT功率变换桥、滤波电感、直流电容组。

⑵控制单元：DSP主控制器、采样板、驱动板。

⑶人机交互界面（HMI）：触摸屏，用于参数设置、状态监控、故障查询。

⑷并网开关：主断路器或接触器。

2、控制界面常见显示内容：

⑴主界面：实时显示系统电压、电流、功率因数、无功功率、装置输出电流、直流电压、机内温度等。

⑵参数设置：目标功率因数、运行模式、CT变比、?；ざㄖ档?。

⑶故障记录：历史故障信息与时间戳（如过压、过流、过热、IGBT故障等）。

⑷运行状态：显示“运行”、“待机”、“故障”等状态。

动态无功补偿装置（SVG）是高度智能化的设备，其操作核心在于 “细心检查、规范操作、持续监控”。严格遵循本说明进行操作和维护，可确保装置长期稳定运行，有效提升功率因数、稳定系统电压、净化电网环境，最终为用户带来显著的经济效益和安全保障。
