无功补偿柜线管与线缆之间的敷设方式

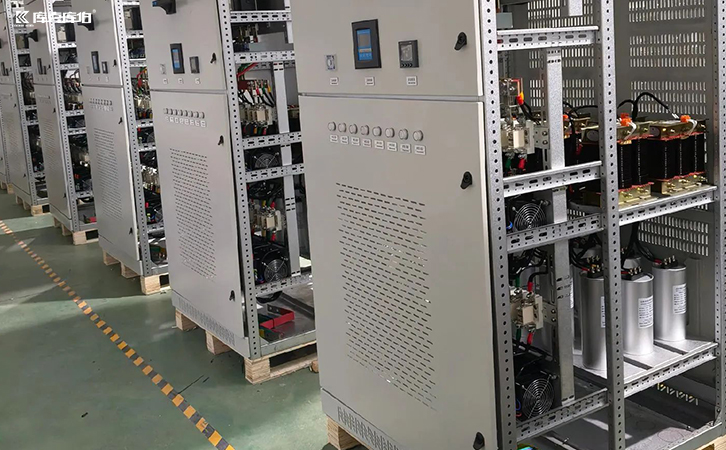

无功补偿柜是配电系统中用于提升功率因数、优化电能质量的关键设备。其内部包含电容器、电抗器、投切开关及控制单元等重要组件，而连接这些组件的线管与线缆的敷设方式，直接关系到整个系统的安全性、可靠性、稳定性及维护便利性。不规范的敷设可能引发局部过热、电磁干扰、绝缘损坏甚至短路事故。

一、敷设的核心原则

在进行具体的敷设作业前，必须遵循以下核心原则：

⑴安全第一：确保电气间隙和爬电距离符合国家标准（如GB/T 7251.1），杜绝短路和接地风险。

⑵电磁兼容（EMC）：合理分隔不同类别的电缆（如动力线与控制线），减少相互间的电磁干扰。

⑶散热优先：布线不应阻碍柜内风道，避免电缆集中捆扎造成局部过热，影响电容柜寿命。

⑷机械?；ぃ合吖芎偷缋滦栌凶愎坏幕登慷群捅；ぃ乐谷癖?、振动、应力造成的磨损。

⑸易于维护：布线应整齐、清晰、有标识，便于日后检修、测试和更换设备。

二、线管与线槽的敷设

⑴安装位置与固定：线管和线槽应沿柜体框架或侧板安装，使用专用管夹或螺栓牢固固定，避免松动。安装路径应横平竖直，美观且利于捆扎线缆。

⑵弯曲半径：线管弯曲时，其内径弯曲半径不应小于线管外径的6倍（对于屏蔽电缆等特殊线缆，要求更大），以防止穿线时损坏电缆绝缘。

⑶接地：所有金属线管、线槽必须可靠接地，通常通过接地端子与柜体的接地母线（PE排）连接，确保整个导电框架处于地电位，保障人身安全并屏蔽干扰。

无功补偿柜内线管与线缆的敷设是一项融合了电气知识、机械设计和EMC技术的细致工作。其核心可归纳为“分类敷设、可靠固定、有效隔离、规范接地”十六字方针。规范的敷设不仅是设备安全稳定运行的基石，也是专业电工素养的体现。
